F436 হাই টেনসিল ওয়াশার 1/4 " - 4", সেতুগুলির জন্য জিংক প্রলেপযুক্ত / এইচডিজি
স্ট্যান্ডার্ডঃF436
বর্ণনাঃ
সমতল বৃত্তাকার আকৃতিঃএই ওয়াশারগুলির মধ্যে একটি সমতল, বৃত্তাকার নকশা রয়েছে যার কেন্দ্রে অবস্থিত একটি গর্ত রয়েছে যা কাঠামোগত বোল্টের ব্যাসার্ধের সাথে মেলে। এই নকশাটি বোল্টের মাথা বা বাদামের নীচে লোড বিতরণের অনুমতি দেয়।
নির্দিষ্ট মাত্রাঃএএসটিএম এফ৪৩৬ মানদণ্ডে উল্লিখিত নির্দিষ্ট মাত্রিক প্রয়োজনীয়তা মেনে চলতে হবে যাতে সংশ্লিষ্ট বোল্ট এবং বাদামের সাথে সামঞ্জস্যতা নিশ্চিত করা যায়।
| উপাদান | 45#/40CR |
| আকার | 1/4 "-4" |
| শেষ করো | সাধারণ/কালো/জিনক/এইচডিজি/ডাক্রোমেট/মেকানিক্যাল গ্যালভানাইজড |
| কঠোরতা | HV300/HRC35-45 |
| চিহ্নিতকরণ | কাস্টমাইজ করা যাবে |
| প্রয়োগ | নির্মাণ / বায়ু টারবাইন / রেল লাইন |
| প্যাকিং | কার্টন + প্যালেট; আমরা আপনার প্রয়োজনীয়তা হিসাবে washers প্যাক করতে পারেন |
| শর্তাবলী | এফওবি+শ্যাংহাই/নিংবো |
| ডেলিভারি সময় | ৩০-৭০ দিন |
| আকার | অভ্যন্তরীণ ব্যাসার্ধ ((মিনিট) | অভ্যন্তরীণ ব্যাসার্ধ (max) |
বাইরের ব্যাসার্ধ (মিনিট) |
বাইরের ব্যাসার্ধ (সর্বোচ্চ) |
বেধ (সর্বোচ্চ) |
নামমাত্র আকার |
বেধ (মিনিট) |
|---|---|---|---|---|---|---|---|
|
এক চতুর্থাংশ |
7.137 |
7.925 | 15.087 | 15.875 | 2 | 1.65 | 1.2954 |
| ৫/১৬" | 8.737 | 9.525 | 16.662 | 17.45 | 2 | 1.65 | 1.2954 |
| ৩/৮" | 10.312 |
11.1 |
19.837 | 20.65 | 2 | 1.65 | 1.2954 |
| ৭/১৬" |
11.912 |
12.7 | 22.63 | 23.41 | 2 | 1.65 | 1.2954 |
| অর্ধ ইঞ্চি | 13.487 | 14.3 | 26.187 | 27.787 | 4.95 | 3.47 | 2.4638 |
| ৯/১৬" | 15.087 | 15.9 | 29.311 | 30.91 | 4.95 | 3.47 | 2.4638 |
| ৫/৮" | 17.45 | 18.26 | 32.537 | 34.137 | 4.95 | 3.8 | 3.0988 |
| 3/4 " | 20.65 | 21.43 | 37 | 38.1 | 4.95 | 3.8 | 3.0988 |
| ৭/৮" | 23.8 | 24.587 | 43.662 | 45.237 | 4.95 | 3.97 | 3.4544 |
| ১" | 28.575 | 29.36 | 50.012 | 51.587 | 4.95 | 3.97 | 3.4544 |
| ১-১-৮ ইঞ্চি | 31.75 | 32.537 | 56.362 | 57.937 | 4.95 | 3.97 | 3.4544 |
| ১.১৪ ইঞ্চি | 34.925 | 35.712 | 62.712 | 64.287 | 4.95 | 3.97 | 3.4544 |
| ১-৩/৮ ইঞ্চি | 38.10 | 39.7 | 68.25 | 70.63 | 4.95 | 3.97 | 3.4544 |
| ১.১/২ ইঞ্চি | 41.275 | 42.062 | 75.412 | 76.987 | 4.95 | 3.97 | 3.4544 |
| 1-5/8 " | 44.45 | 46.01 | 80.99 | 84.11 | 7.1 | 6 | 4.53 |
| ১-৩/৪" | 47.63 | 49.23 | 84.12 | 87.29 | 7.1 | 6 | 4.53 |
| ১-৭/৮" | 50.80 | 52.36 | 87.34 | 90.46 | 7.1 | 6 | 4.53 |
| ২" | 53.98 | 55.58 | 93.65 | 96.81 | 7.1 | 6 | 4.53 |
| ২-১৪ ইঞ্চি | 60.33 | 61.93 | 100 | 103.16 | 8.62 | 7.3 | 6.1 |
| ২.১/২ ইঞ্চি | 66.68 | 68.28 | 112.7 | 115.86 | 8.62 | 7.3 | 6.1 |
| ২-৩/৪" | 73.03 | 74.63 | 125.4 | 128.56 | 8.62 | 7.3 | 6.1 |
| ৩" | 79.38 | 80.98 | 138.1 | 142.82 | 8.62 | 7.3 | 6.1 |
| 3-1/4 " | 85.73 | 88.9 | 149.23 | 155.52 | 8.62 | 7.3 | 6.1 |
| ৩-১-২" | 92.08 | 95.25 | 161.93 | 168.22 | 8.62 | 7.3 | 6.1 |
| ৩-৩-৪" | 98.43 | 101.6 | 174.63 | 180.92 | 8.62 | 7.3 | 6.1 |
| ৪" | 104.78 | 107.95 | 187.33 | 193.62 | 8.62 | 7.3 | 6.1 |

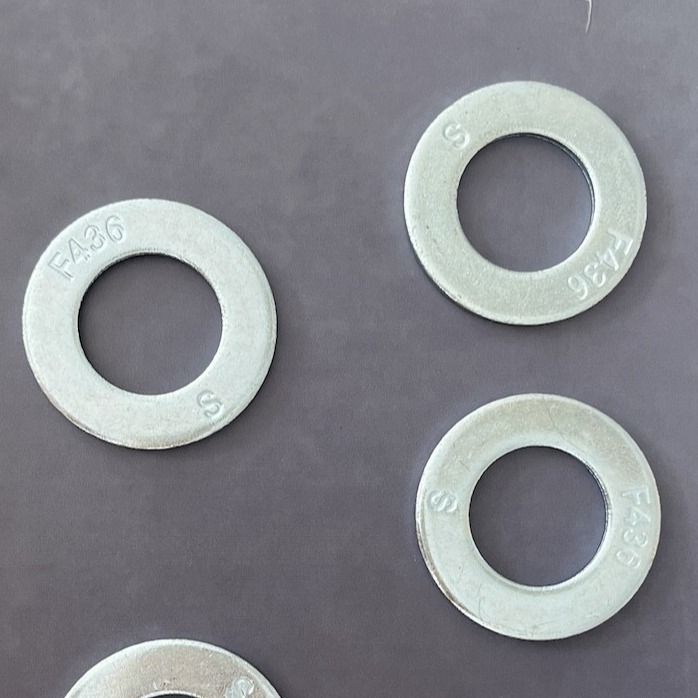

ফ্ল্যাট ওয়াশারের জন্য পণ্যের ছবি
